业余条件下制作12V 20AH锂电池组

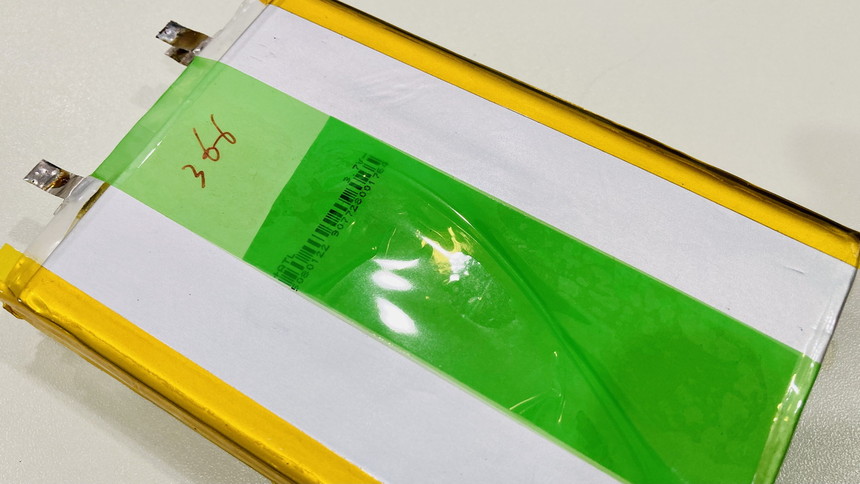

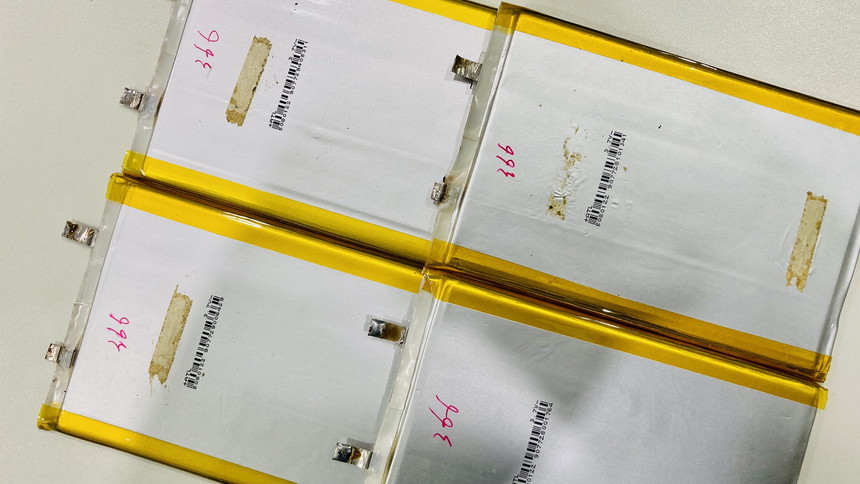

偶然翻出10年前购买的10多片ATL的三元软包锂电池（淘宝购买记录2010年9月）标称容量5AH。一测电压，竟然还挺正常，大多为3.65V左右，少数几片为3.85V左右。

数了一下，电压保持在3.65左右的，能够凑齐13张，于是选择压差尽可能小的，每四片一组，先用电池终止胶带稍微绑一下，准备三组串联，组成4并3串的电池组。

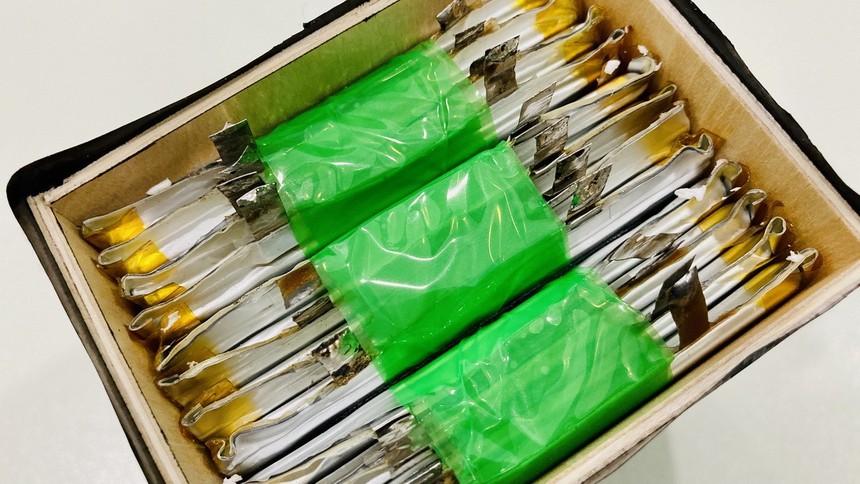

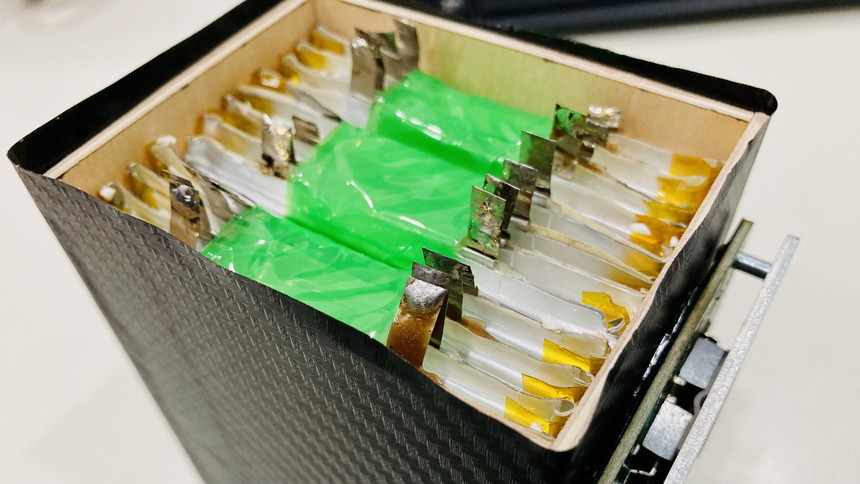

按照计划的电池极性方向，将3组共12片电芯叠合在一起，期间务必注意电芯电极绝缘。按照叠合在一起的外形尺寸，用3mm厚薄木板制作外壳，用仿碳纤贴纸包裹。

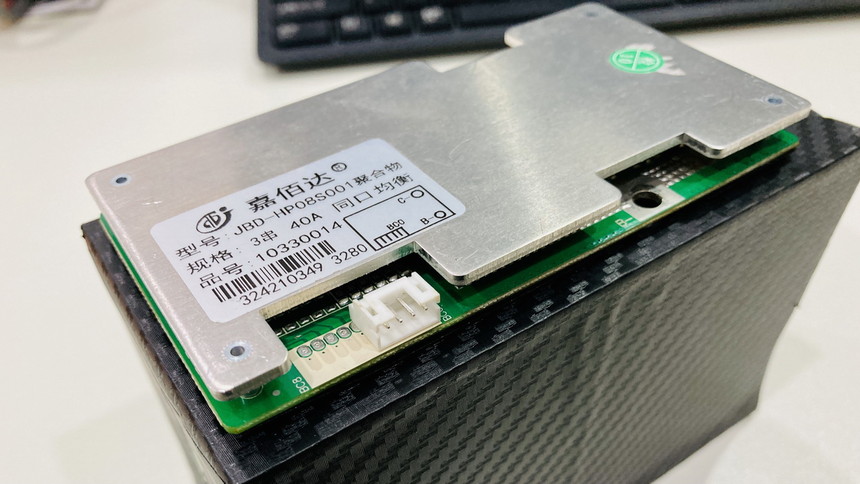

在外壳的一侧贴上3串同口保护板。

嘉佰达的3串40A，同口带均衡。是不是有点小题大做的赶脚？不过，安全第一！嘉佰达的，可靠！

分组并联4张电芯，确认焊接可靠、极性正确后，在串联3组并联好的电芯，组成4P3S结构。

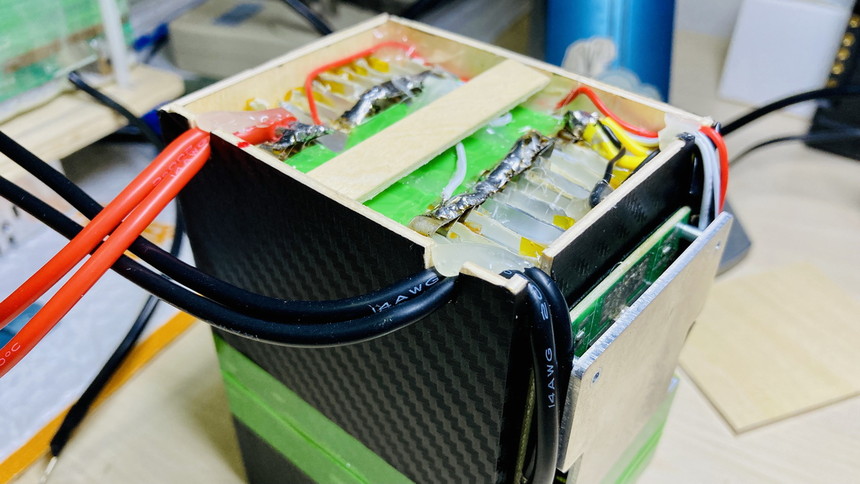

焊接电池引出线，焊接保护板连接线。注意极间焊接可靠，不虚焊，无短路风险。测量均衡排线线序无误，插上保护板均衡排线。

用12.6V充电器接到电池输出端（同口保护板，输出端也是充电端），充电激活电池组。测量电池正极与电芯负极间的电压，测量电池正极与保护板输出负极（P-）之间的电压，正常情况应当一致。

确认无误，用热熔胶将内部电线尽量固定好。以0.1C（20AH电池，0.1C即为2A）充电率充电。因是老旧电池，需保持充电期间不离人，随时关注单节电芯电压、电池温度变化，以防意外。

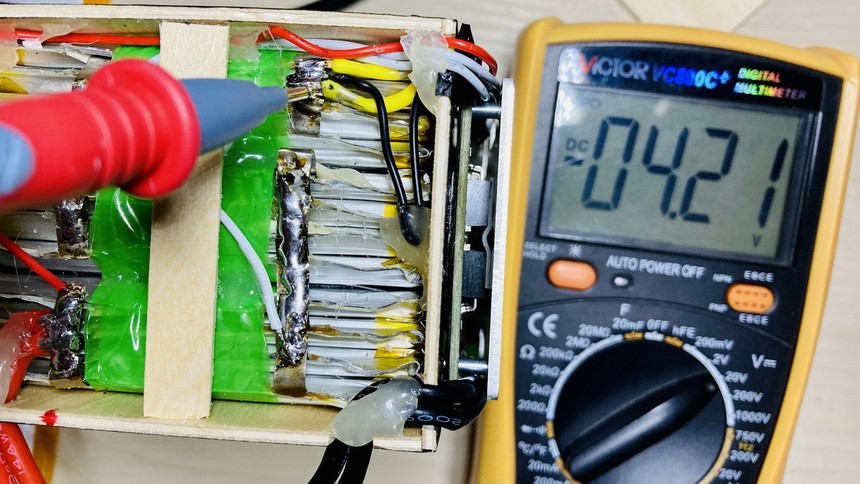

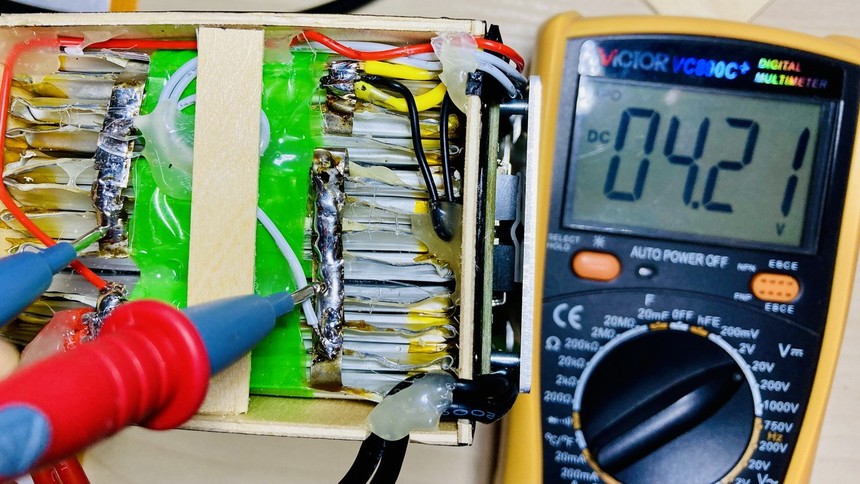

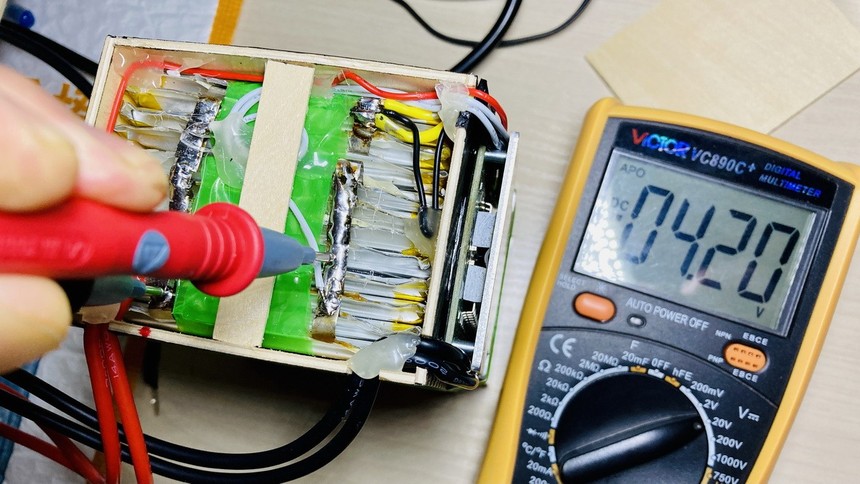

充电结束，测量电池组电压12.61V，电芯电压如图，压差0.01V，验收合格，完工！

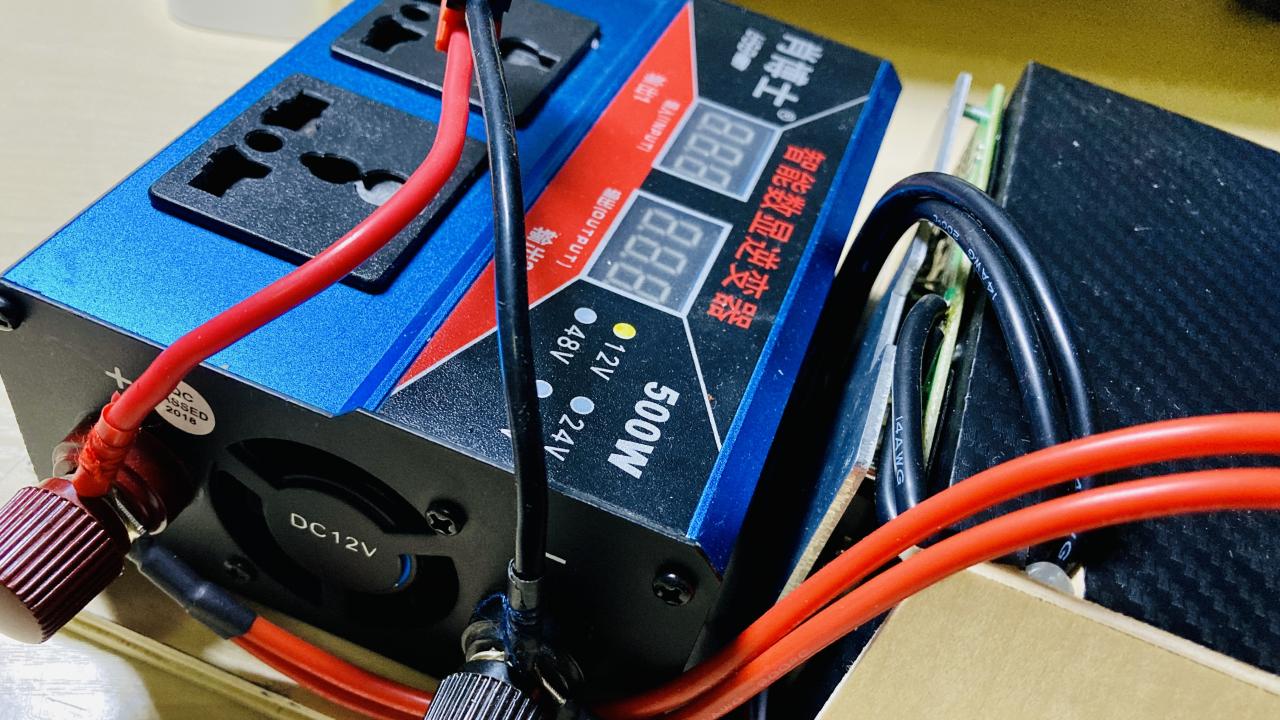

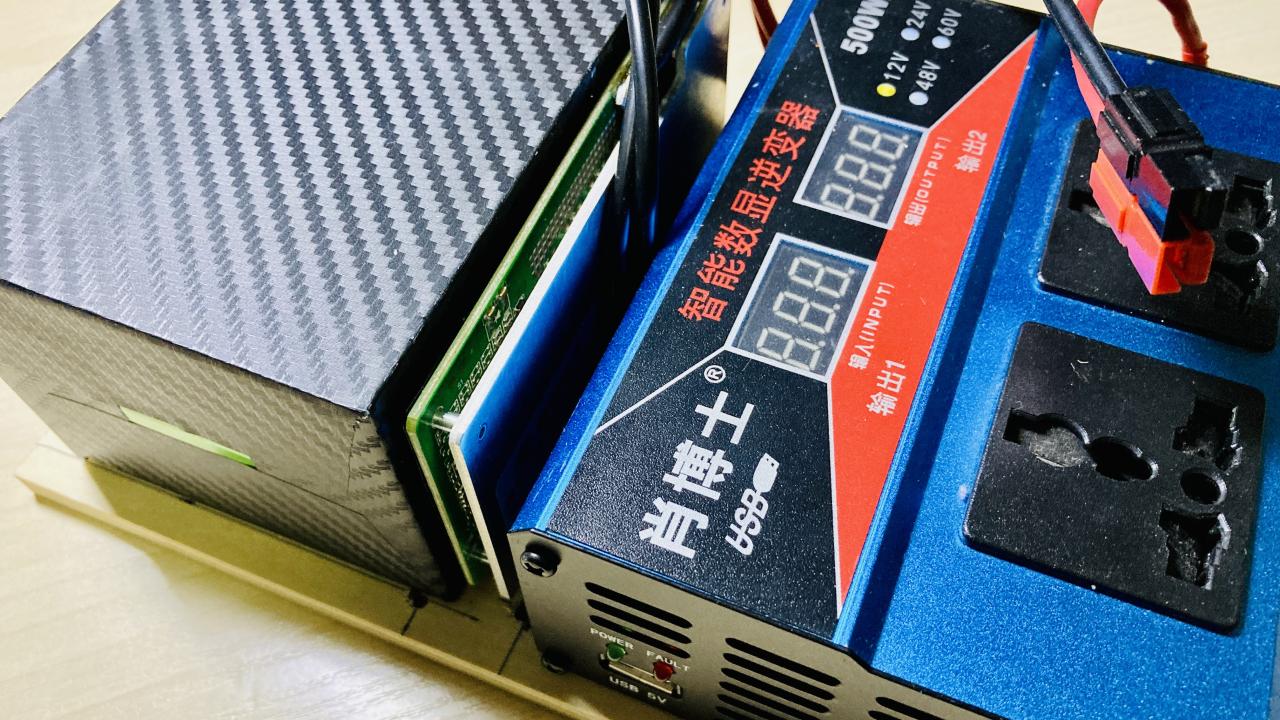

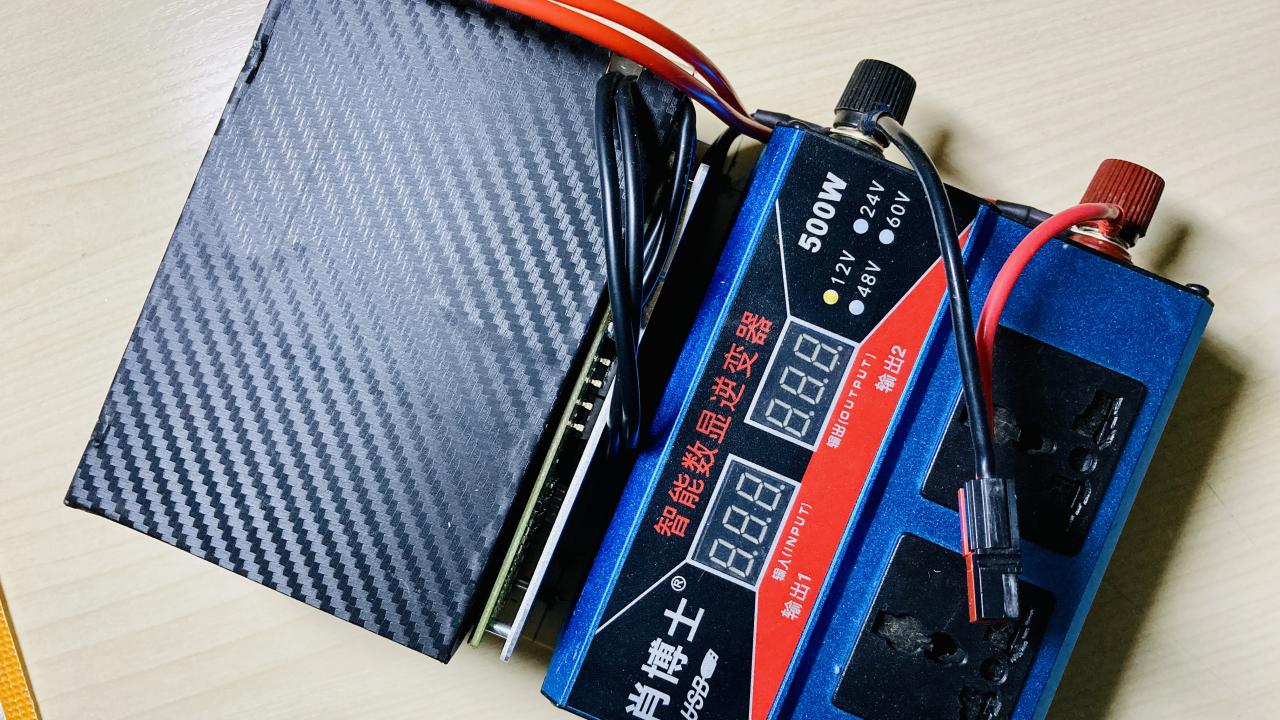

将电池和500Ｗ修正波逆变器一起安装在一块木板上，用来照明、手机/笔记本充电还是蛮不错的，实测空载电流0.07A，转换效率最大97%，这些可都是纯正弦波逆变器所无法做到的！
