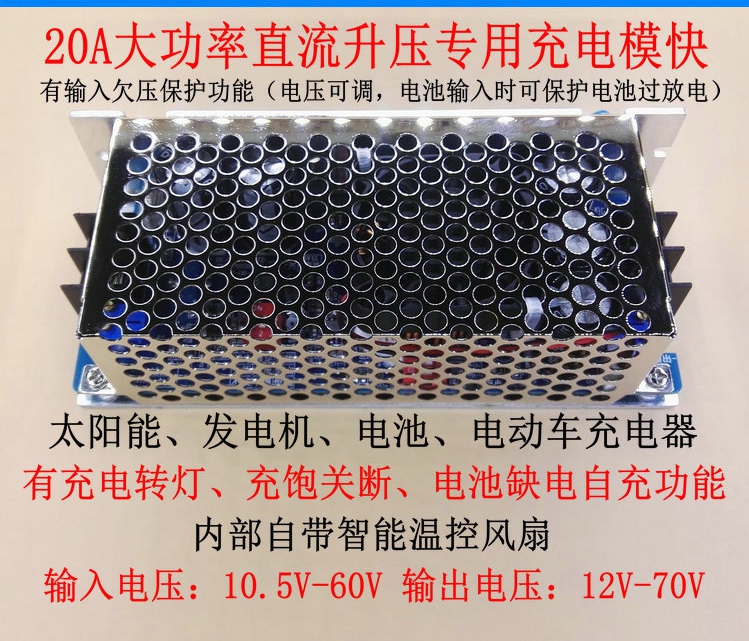

DC-DC直流升压充电模块

主要参数：

1，产品名称：大功率直流升压充电模块。

2，产品型号：AP-D2060D

3，输入电压：DC10.5V-60V。

4，输入电流：20A最大。

5，输入功率：450W最大（12V输入时最大输入240W）。

6，输出电压：DC12V-70V。

7，输出电流：0-14A。

8，输出功率：400W最大（12V输入时最大输出220W）。

9，转换效率：92-95%（效率和输入输出电压电流有关）。

10，工作温度：-20~50。

11，产品重量：300g

主要特点：

1，高转换效率。

2，大功率原装器件。

3，大功率大电流铁硅铝磁环。

4，铝合金外壳。

5，带智能温控电子风扇散热。

6，输入MOS管防反接，（输入不怕接板）。

7，输入欠压保护（有LED灯指示,电压可调，电池供电时可保护电池）。

8，输入过流保护（有LED灯指示）。

9，输出恒压恒流连继可调。

10，有充电转灯功能（转灯电流可调）。

11，有充饱自动关闭功能。

12，有电池缺电自动补充功能（缺电电压可调）。

10，小型化体积。

11，高可靠性，工作稳定。

主要用处：

1，大功率太阳能升压充电。

2，车载移动升压充电。

3，DIY可调恒压恒流升压充电器。

4，为各种电池升压充电。

5，电动车升压充电。

使用说明：

1，输入+为电源正极，输入-为电源负极。

2，输出+为电源正极，输出-为电源负极。

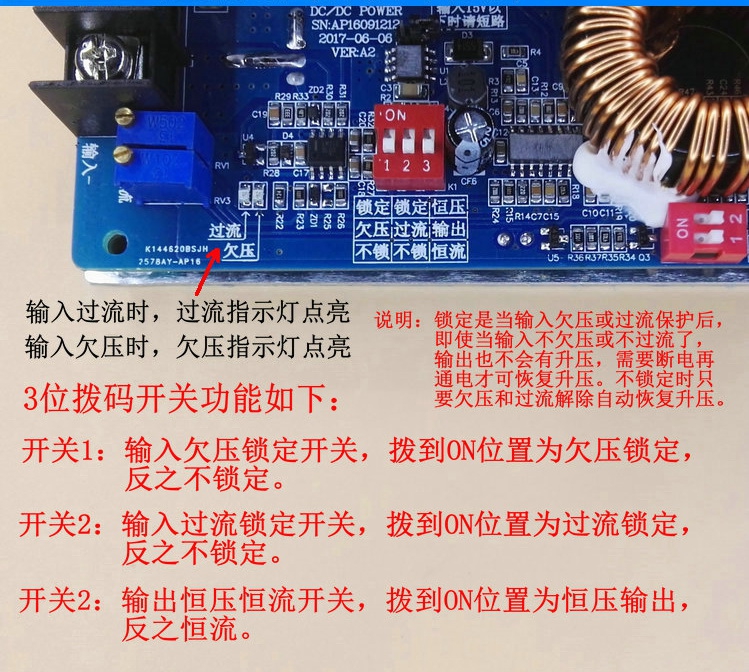

3，欠压可调范围：DC10.5V-45V（顺时针调小，逆时针调大），首先输入电压调到你需要的欠压保护值（比如你需要10.5V欠压保护时，你就把输入电压调到10.5V），如果这时欠压指示灯亮了，就顺时针把灯调到不亮，再逆时针慢慢把可调调大，当调到欠压指示灯刚好半亮时即可（调欠压时不能打开欠压锁定开关）。

4，恒压可调范围：DC12-70V（顺时针调小，逆时针调大），请在输出空载时把电压调到自己需要的电压后再接通负载（恒压供电时应把恒流电流调到比负载电流大1.2-1.5倍，）。

5，恒流可调范围：0.5A-14.A（顺时针调小，逆时针调大），先空载把输出电压调到负载需要的电压（恒流时空载电压应比负载电压高2-3V），把电流调到最小，在输出串入一电流表，接通负载再慢慢把电流到负载需要的电流。

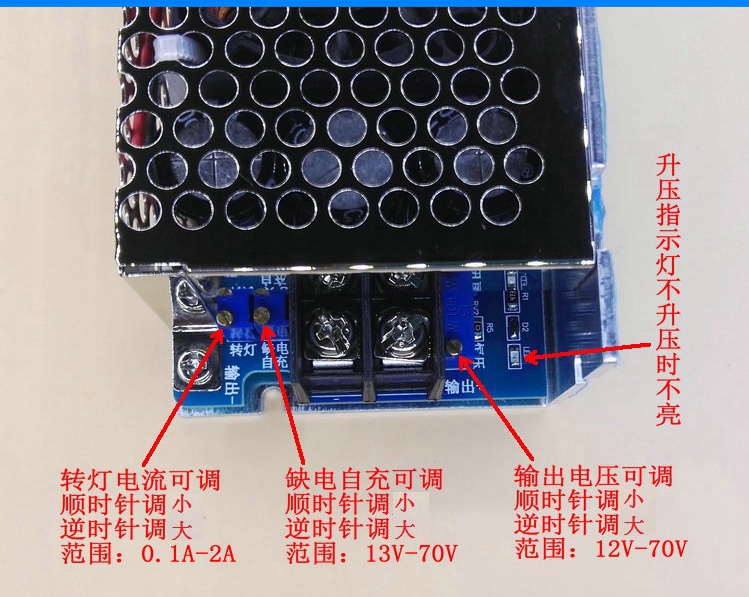

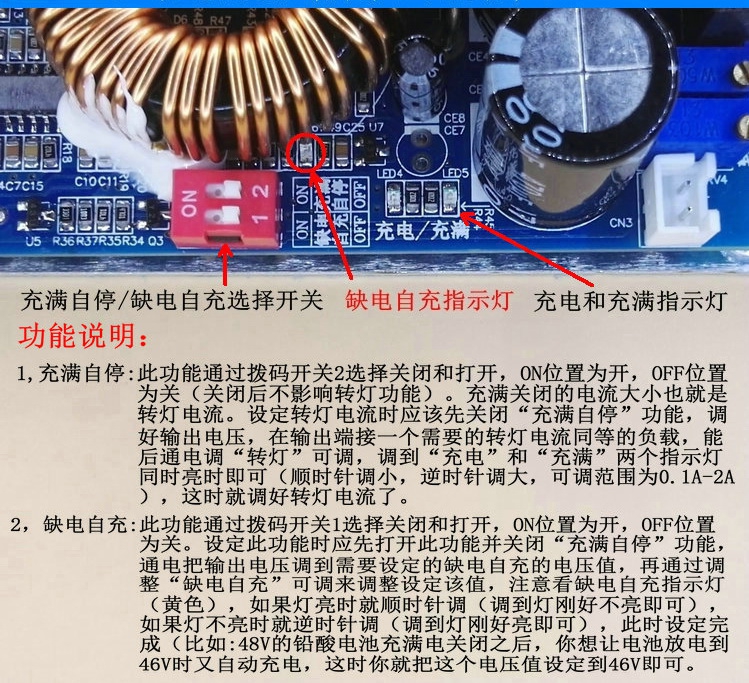

6，充满自停功能：此功能通过拨码开关2选择关闭和打开，ON位置为开，OFF位置为关（关闭后不影响转灯功能）。充满关闭的电流大小也就是转灯电流的大小。调定转灯电流时应先关闭“充满自停”功能，通电空载调好输出电压后，在输出接一个需要的转灯电流同等的电流负载，能后再调转灯可调，调到充电和充满两个指示灯同时亮时即可（顺时针调小，逆时针调大，可调范围为0.1-2A）。

7，缺电自充功能：此功能通过拨码开关1选择关闭和打开，ON位置为开，OFF位置为关。设定此功能时应先打开此功能并关闭“充满自停”功能，通电把输出电压调到需要设定的缺电自充的电压值，再通过调整“缺电自充”可调来调整该值，注意看缺电自充指示灯（黄色灯），如果灯亮时就顺时针调（调到灯刚好不亮时即可），如果灯不亮时就逆时针调（调到灯刚好亮时即可），此时设定完成，比如：48V的铅酸电池充满电关闭之后，你想让电池放电到46V时又自动充电，这时你就把缺电自充电压值设定到46V即可。

8，本电源有输入过流保护功能（过流点22A-27A），过流保护时红色灯亮。

9，本电源带智能温控风扇，当电源温度达到60度左右时，风扇自动开启中，当电源温度降到50度左右时风扇自动关闭。

10，输入电压不能低于10.5V或超过60V，（输入电压低于12V时请适当减轻负载）。

11，输入最大电流不能超过20A。

12，使用时必须保证输入电压比输出电压低1V以上。

13，使用开关电源或其他二次电源供电时，请确保供电电源功率应大于本模块电源功率的一倍以上。

14，电源过流或欠压保护时，输出还有接近输入值的电压，保护只是电源不升压。

15，输出指示灯只有在电源有升压时才会亮。

16，重要说明：请尽量不要用20V以下输入，输出60V以上带满载，在输入与输出压差大时应适当减轻输出功率，压差越大电源效率越低。

17，在充电时，输出一定要打到输出恒流模式。

注意事项：

1，当输出电压高于36V(人体安全电压)时，请不要带电接触，以免人体触电。
